Модуль Б100.441
Коммуникационный модуль контроллера БАЗИС-100
Краткие характеристики
Модуль осуществляет цифровую связь с устройствами и системами нижнего уровня по интерфейсу EthernetМодуль выпускается в общепромышленном исполнении
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Поддержка процессорным модулем | Б100.311, Б100.321 |
| Максимальное количество устройств | 32 |
| Максимальное количество каналов: | |
| — аналоговых | 128 |
| — дискретных | 256 |
Связь с внешними устройствами:
| Количество портов: | |
| — Ethernet (100 Мбит/с) | 1 |
| Поддерживаемые протоколы | БАЗБАС, MODBUS TCP |
Монтажные характеристики:
| Вид монтажа | Шкафной |
| Габаритные размеры, мм: | |
| — высота | 227 |
| — ширина | 34 |
| — глубина | 119 |
| Максимальная масса, кг | 0,5 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | =24 |
| — максимальная потребляемая мощность, Вт | 2,5 |
Условия эксплуатации:
| — корпус | IP20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |

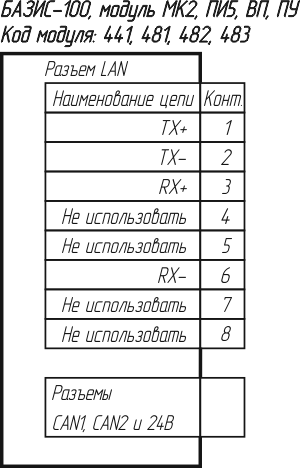

СХЕМЫ ПОДКЛЮЧЕНИЙ
