Модуль Б100.641
Панель управления контроллера БАЗИС-100 с сенсорным управлением и диагональю 15″
Краткие характеристики
Модуль обеспечивает представление информации, запись трендов, ведение хозучетной статистики, реализацию ручных воздействий на объект, самонастройку коэффициентов регулирования
Модуль выпускается в общепромышленном исполнении
В комплект поставки модуля входит один комплект защитной пленки БАЗИС.ДОП_ОБ-Пл15. Запрос на приобретение дополнительных комплектов направляйте по адресу marketing@ecoresurs.ru
В комплект поставки модуля входит сборная подставка для настольного монтажа. Дополнительно по отдельному заказу поставляется переходник для крепления стандарта VESA 100х100 БАЗИС.ДОП_ОБ-КВ1
Текущая версия ПО — 1.07.024 [список изменений]
Запрос на обновление направляйте по адресу support@ecoresurs.ru с указанием заводского номера модуля
Текущая версия ПО — 1.07.024 [список изменений]
Запрос на обновление направляйте по адресу support@ecoresurs.ru с указанием заводского номера модуля
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Экран и визуализация:
| Индикатор: | |
| — тип дисплея | Cенсорный |
| — тип сенсорного экрана | Емкостной |
| — диагональ, дюймов | 15 |
| — размер, точек | 1024х768 |
| Тренды: | |
| — максимальное количество | 72 |
| — объем памяти, млн. точек | 650 |
| — дискретность опроса, с | 0,5 — 300 |
| — длительность хранения, сут. | 1 — 365 |
Управление и сигнализация:
| Управление | Сенсорное |
| Конфигурирование контроллера с передней панели | Нет |
| Световая сигнализация | ЖКИ |
| Встроенная звуковая сигнализация | Да |
Архивы:
| Хозучетная статистика | Да |
| Максимальное количество хозучетных параметров | 72 |
| Максимальный размер архива событий | 5000 |
Связь с внешними устройствами:
| — RS-485 | 1 |
| — Ethernet (100 Мбит/с) | 1 |
| — USB | 1 |
| Поддерживаемые протоколы | БАЗБАС, MODBUS RTU/TCP |
Монтажные характеристики:

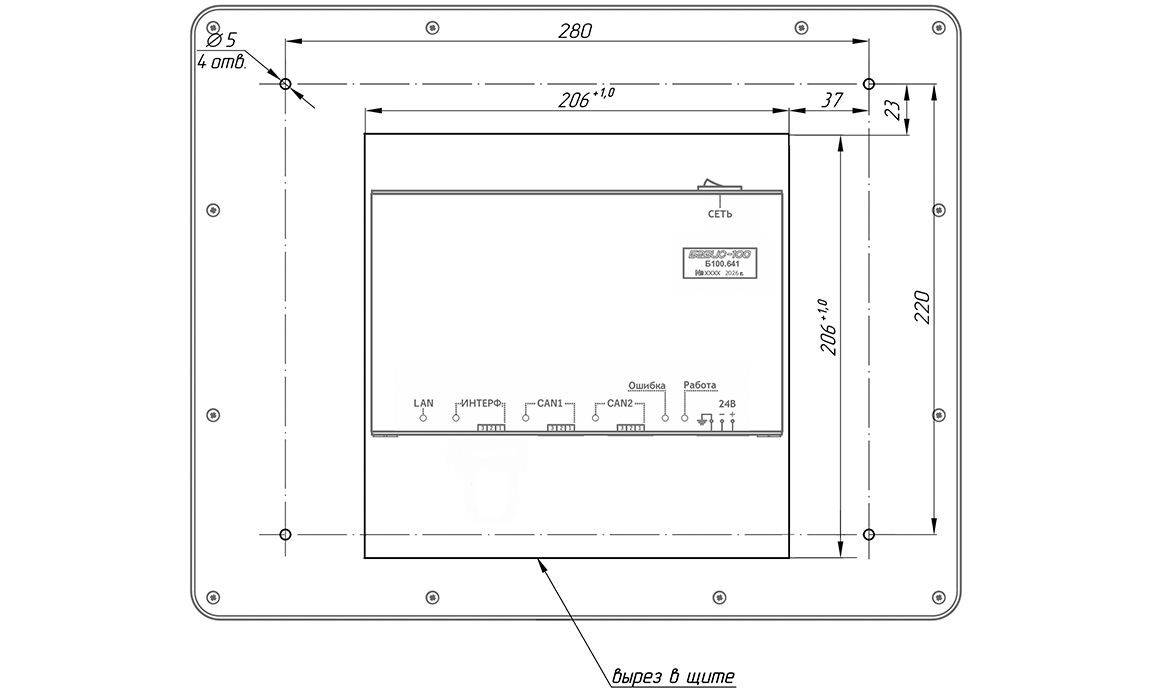

| Вид монтажа | Щитовой |

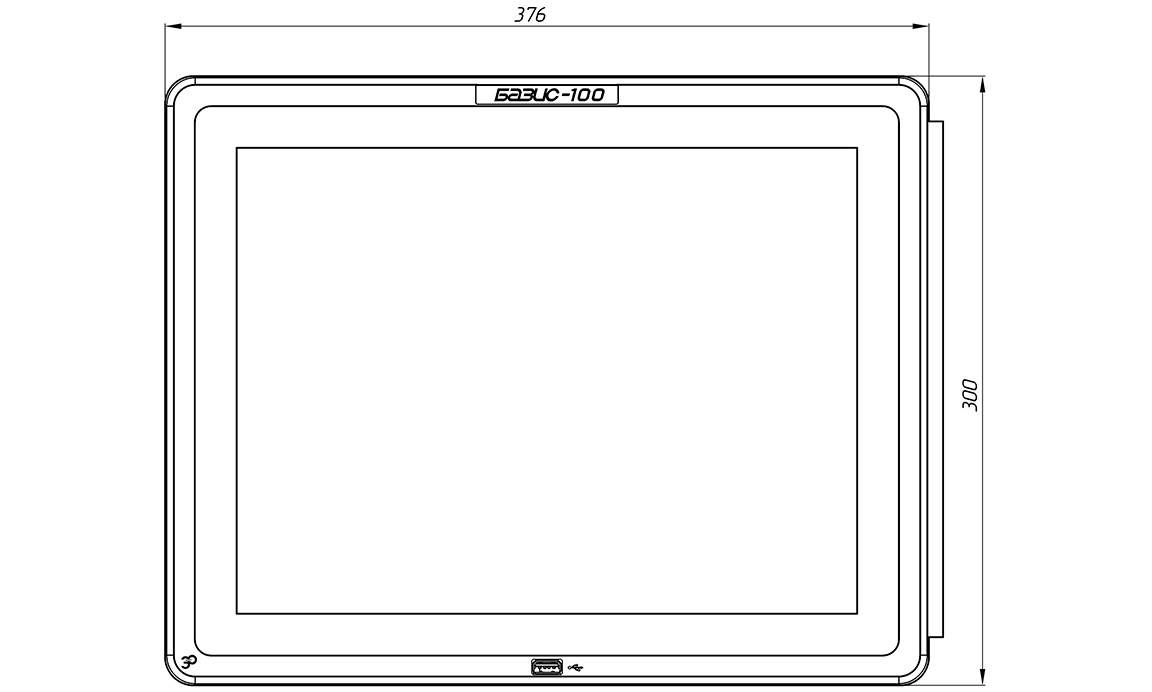

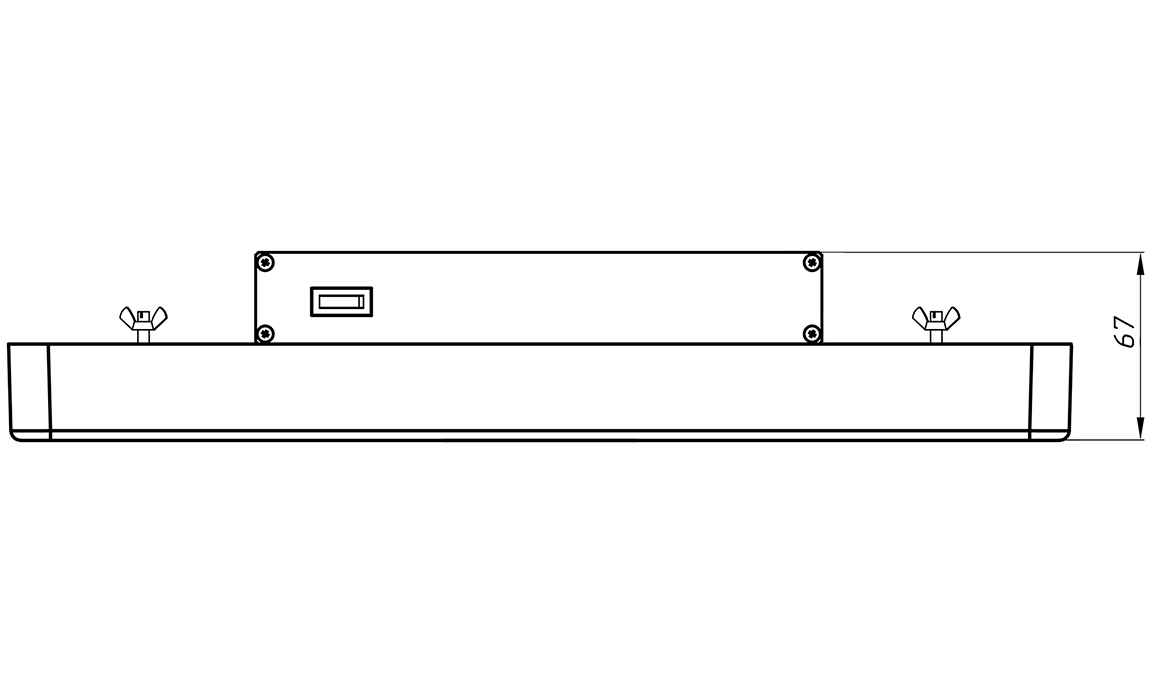

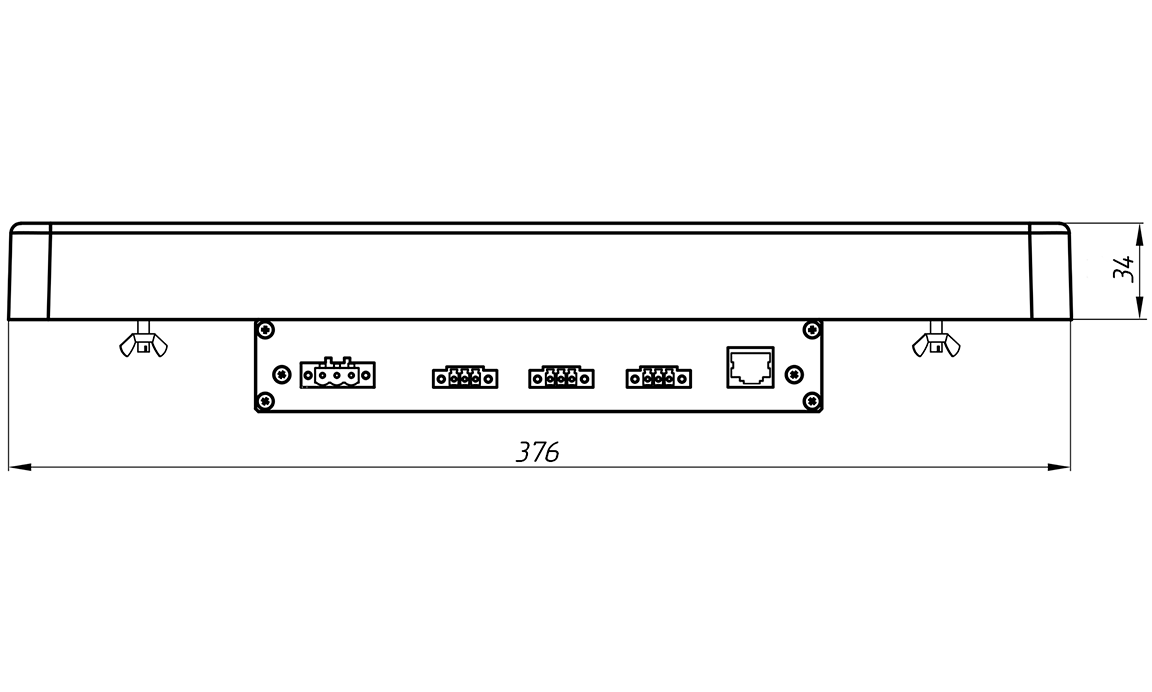

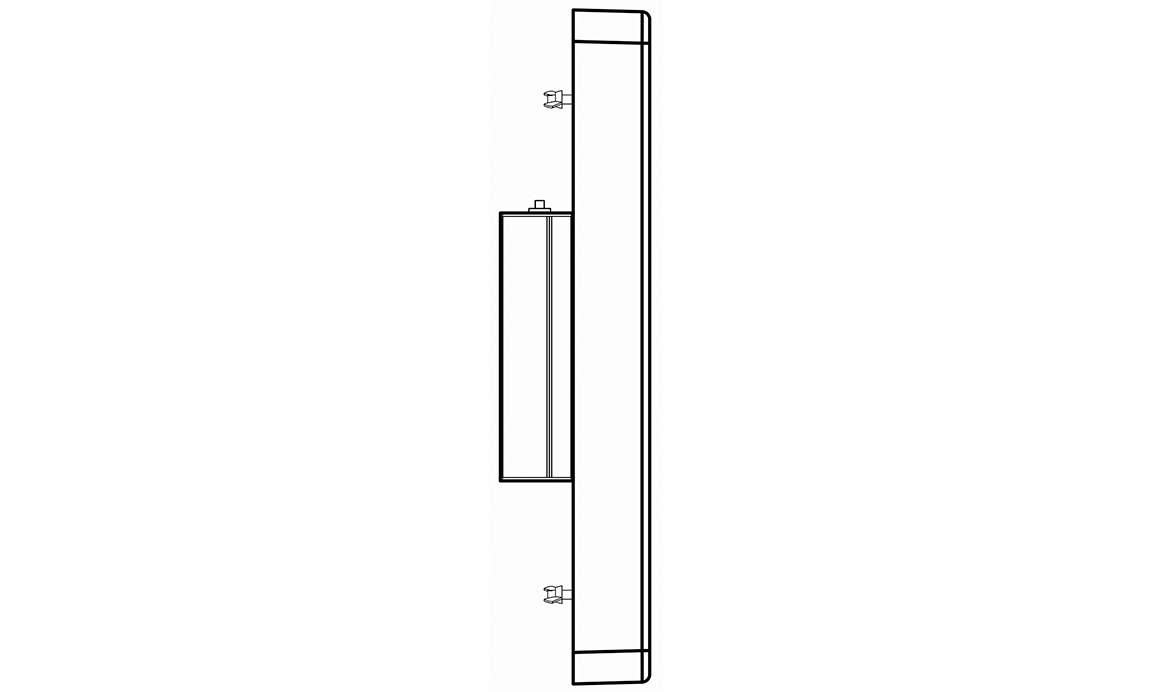

| Габаритные размеры, мм: | |
| — высота | 300 |
| — ширина | 376 |
| — глубина | 70 |
| Максимальная масса, кг | 3 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | =24 |
| — максимальная потребляемая мощность, Вт | 20 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP54 |
| — корпус | IP20 |
| Температура окружающего воздуха | -20..+60 °C |
| Предельная температура окружающего воздуха (при продолжительной эксплуатации срок службы значительно сокращается) | -40..+70 °C |
| Максимальная относительная влажность | 95% при +25 °C и ниже, без конденсации влаги |
| Атмосферное давление | 84..106,7 кПа (630..800 мм рт.ст.) |
