БАЗИС-ПВ.48 — пневмо-электро преобразователь
Преобразователь пневматических сигналов в цифровые
Краткие характеристики
Предназначен для оснащения контроллеров серии БАЗИС пневматическими входными каналами
Изготавливается в соответствии с ТУ 26.51—022—26509818—21
Изготавливается в соответствии с ТУ 26.51—022—26509818—21
Конструкция фитингов для подключения пневматических сигналов рассчитана на пластиковые трубки с наружным диаметром 8 мм. Для использования трубки с наружным диаметром 6 мм требуется фитинг БАЗИС.ДОП_ОБ-Фитинг-8-6
Для монтажа клеммных коробок на DIN-рейку используется специальная планка БАЗИС.ДОП_ОБ-Планка_DIN, расположенная на тыльной стороне коробки (поставляется по отдельному заказу)
КОНКУРЕНТНЫЕ ПРЕИМУЩЕСТВА
Средство измерения
Внесен в Госреестр СИ с межповерочным интервалом 4 года
ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Информационные характеристики:
| Количество входных каналов: | |
| — пневматических | 8 |
Поддерживаемые градуировки:
| Пневматический вход | 20-100 кПа |
Связь с внешними устройствами:
| Количество интерфейсов: | |
| — RS-485 | 1 |
| Поддерживаемые протоколы | БАЗБАС |
Надежность, метрология:
| Средняя наработка на отказ, ч | 112 000 |
| Межповерочный интервал, лет | 4 |
Монтажные характеристики:
| Вид монтажа | Шкафной |
| Габаритные размеры, мм: | |
| — высота | 146 |
| — ширина | 66 |
| — глубина | 150 |
| Максимальная масса, кг | 0,5 |
| Питание и потребляемая мощность: | |
| — напряжение питания, В | ~220±10% и =24±5% |
| — максимальная потребляемая мощность, Вт | 8 |
Условия эксплуатации:
| Степень защиты от попадания внутрь твердых тел, пыли и влаги: | |
| — передняя панель | IP20 |
| — корпус | IP20 |
| Температура окружающего воздуха при эксплуатации, °С | +5..+50 |

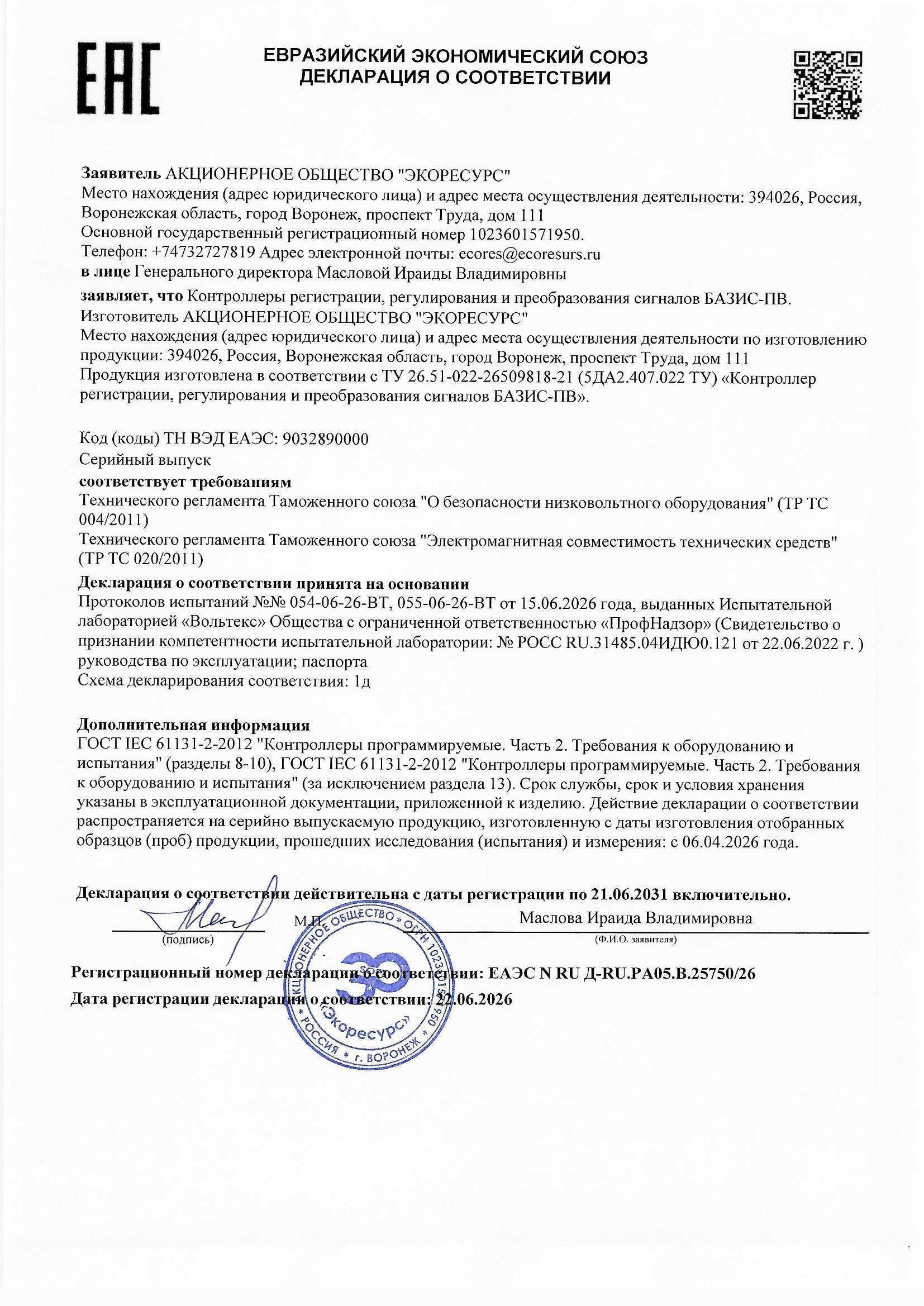

РАЗРЕШЕНИЯ И СЕРТИФИКАТЫ
РУКОВОДСТВА ПО ЭКСПЛУАТАЦИИ
СХЕМЫ ПОДКЛЮЧЕНИЙ
Входные модули
Прочее
Скачать все схемы
